Маркировка деталей по чертежу — это нанесение на металлическую поверхность читаемой или машиносчитываемой информации, состав и расположение которой заданы конструкторской документацией. Чтобы партия прошла контроль и не потерялась на складе, до запуска нужно подготовить перечень полей, требования к их размещению и файл с графикой в корректном формате.

TL;DR: для маркировки металлических деталей по чертежу исполнителю обычно нужны: обозначение изделия, заводской или серийный номер, дата выпуска, номер партии, материал, при необходимости QR-код или Data Matrix. Главное — заранее согласовать размеры, место нанесения, шрифт и формат файла, чтобы маркировка осталась читаемой после финишной обработки.

Что такое маркировка деталей по чертежу

Это перенос заданного конструкторской документацией набора знаков на поверхность металлической детали с точной привязкой к месту, размерам и ориентации. Маркировка деталей на производстве решает две задачи: идентификацию конкретного изделия внутри партии и прослеживаемость на всех этапах — от заготовки до отгрузки.

В отличие от произвольной надписи, маркировка по чертежу не может быть выполнена «примерно». Если номер смещен, нанесен не тем шрифтом или стал нечитаемым после покраски, деталь могут забраковать на входном контроле. Поэтому подготовка данных — это не формальность, а часть технологического процесса.

Какие данные обычно входят в маркировку

Состав полей зависит от отрасли и требований заказчика, но в большинстве случаев маркировка металлических деталей включает обозначение изделия, серийный номер, дату выпуска и номер партии. Этого набора достаточно, чтобы однозначно связать деталь с чертежом и историей производства.

Типовой перечень полей для идентификации партии:

  • Обозначение изделия или чертежа — например, номер по спецификации или внутренний код.
  • Серийный или заводской номер — уникальный идентификатор конкретной детали.
  • Номер партии — для групповой прослеживаемости материала и даты выпуска.
  • Дата изготовления — в формате, утвержденном на предприятии.
  • Материал или марка сплава — если это критично для последующей эксплуатации.
  • QR-код или Data Matrix — для быстрого считывания сканером на контроле.
  • Логотип или знак завода-изготовителя — если требуется по отраслевым нормам.

Не стоит перегружать маркировку второстепенной информацией. Чем больше знаков, тем выше требования к площади и читаемости, особенно на небольших деталях.

Что должно быть в чертеже или техническом задании

Главный вывод: чертеж должен однозначно определять, что наносить, где и в каком виде. Если этих данных нет, исполнитель будет вынужден задавать уточняющие вопросы, а результат может не совпасть с ожиданиями.

Для корректной маркировки деталей по чертежу в документации желательно указать:

  • точное место нанесения с привязкой к базовым поверхностям;
  • габаритные размеры поля маркировки;
  • высоту знаков и тип шрифта;
  • содержимое каждой строки;
  • ориентацию надписи относительно кромок детали;
  • требования к глубине или контрастности;
  • допустимость маркировки до или после финишной обработки.

Если чертеж не содержит этих параметров, техническое задание можно оформить отдельным документом или эскизом. Главное — зафиксировать требования до запуска партии.

В каком виде передавать файлы исполнителю

Для маркировки металлических деталей исполнителю передают векторную графику или модель с уже размещенной надписью. Растровые изображения низкого разрешения для этого подходят плохо: при масштабировании контуры теряют четкость.

Наиболее удобные форматы:

  • DXF или DWG — для плоского контура с маркировкой;
  • STEP или IGES — для трехмерной модели с указанием зоны нанесения;
  • PDF с векторными слоями — как дополнение к чертежу;
  • SVG или EPS — для отдельных логотипов и QR-кодов.

Текст, преобразованный в кривые, исключает проблему отсутствия шрифтов у исполнителя. Это особенно важно, если в маркировке используются нестандартные символы или корпоративный шрифт.

Где размещать маркировку на детали

Место нанесения выбирают так, чтобы маркировка оставалась доступной для считывания после сборки и в процессе эксплуатации. Наиболее надежные зоны — открытые поверхности, которые не закрываются крепежом, не подвергаются сильному износу и не попадают под сварной шов.

При выборе места учитывают:

  • доступность для сканера или визуального контроля;
  • отсутствие последующей механической обработки в этой зоне;
  • совместимость с покрытием — порошковая покраска может изменить читаемость;
  • минимальное расстояние от кромок и отверстий;
  • плоскостность поверхности — на криволинейных участках читаемость снижается.

Если деталь работает в агрессивной среде, маркировку размещают там, где износ минимален, либо предусматривают более глубокое нанесение.

Как строится процесс маркировки партии

Процесс маркировки деталей на производстве состоит из четырех этапов: подготовка данных, согласование образца, нанесение на партию и контроль читаемости. Пропуск любого из них увеличивает риск брака.

Пошаговый порядок выглядит так:

  1. Подготовка данных. Заказчик передает чертеж, перечень полей и файл с графикой.
  2. Согласование образца. На одной-двух деталях проверяют расположение, размер и читаемость маркировки.
  3. Нанесение на партию. После утверждения образца маркировку переносят на все изделия.
  4. Контроль. Проверяют соответствие чертежу, читаемость сканером или визуально, отсутствие повреждений поверхности.

Для серийных заказов образец особенно важен: он фиксирует эталон, с которым сравнивают всю партию.

Технические параметры, которые влияют на читаемость

Читаемость маркировки зависит от высоты знаков, контраста, типа поверхности и способа нанесения. Эти параметры стоит согласовать до запуска, потому что исправить нечитаемую маркировку на готовой партии сложно и дорого.

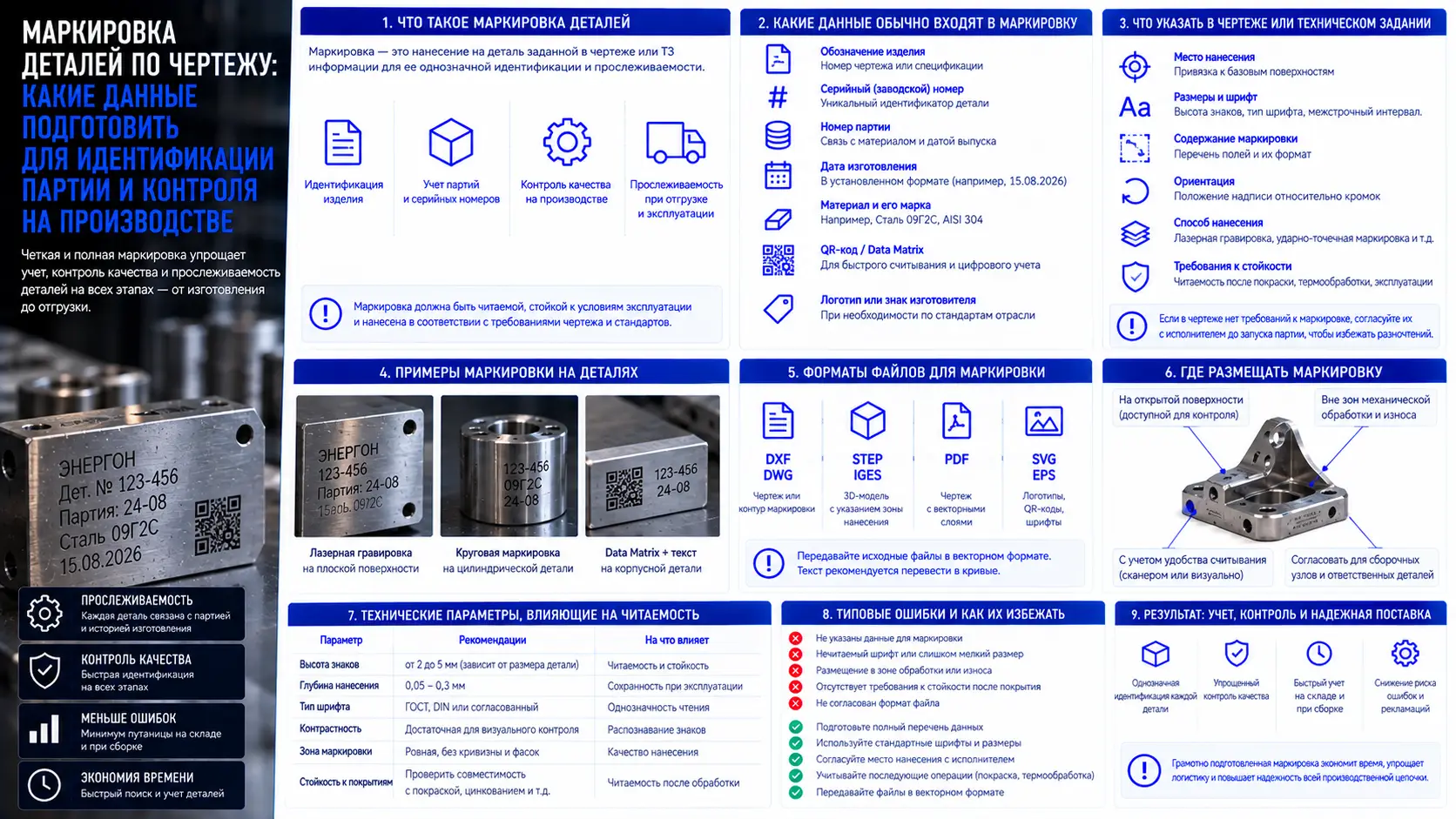

Основные параметры сведены в таблицу:

Параметр На что влияет Что уточнить у исполнителя
Высота знаков Визуальная читаемость, возможность считывания сканером Минимально допустимая высота для выбранного метода
Тип поверхности Контраст и четкость контура Подходит ли метод для шлифованного, травленого или окрашенного металла
Глубина или контраст Стойкость к износу и покрытиям Сохранится ли маркировка после покраски или эксплуатации
Разрешение графики Четкость QR-кодов и мелких символов Минимальный размер модуля для Data Matrix
Ориентация Удобство считывания на контроле Соответствие требованиям чертежа

Для машиносчитываемых кодов критично соблюдать минимальный размер модуля и свободную зону вокруг кода. Если эти требования нарушены, сканер не распознает маркировку даже при визуально аккуратном нанесении.

Типовые ошибки при подготовке маркировки

Большинство проблем возникает не на этапе нанесения, а при подготовке данных. Неполный чертеж, растровый логотип низкого качества или несогласованное место маркировки — самые частые причины переделки.

Распространенные ошибки:

  • в чертеже указан текст, но не указаны высота знаков и шрифт;
  • маркировка размещена в зоне последующей сварки или гибки;
  • QR-код передан в растровом формате с низким разрешением;
  • не учтено влияние покрытия на читаемость;
  • состав полей не согласован с отделом контроля;
  • файл содержит текст, а не кривые, и шрифт не подгружен.

Чтобы избежать этих ошибок, перед запуском партии полезно проверить маркировку на пробной детали и утвердить ее у ответственного специалиста.

Часто задаваемые вопросы

Ниже — короткие ответы на вопросы, которые чаще всего возникают при подготовке маркировки металлических деталей по чертежу.

Какие данные обязательно включать в маркировку детали?

Обязательный минимум зависит от требований заказчика и отрасли. Обычно это обозначение изделия, серийный номер, номер партии и дата выпуска. Дополнительно могут наноситься материал, логотип и машиносчитываемый код.

Можно ли нанести маркировку до порошковой покраски?

Можно, но нужно учитывать, что слой покрытия может снизить читаемость. Если маркировка должна остаться видимой после покраски, это требование следует заранее согласовать с исполнителем и выбрать подходящую глубину или контраст.

В каком формате передавать QR-код для маркировки?

Лучше передавать QR-код или Data Matrix в векторном формате, например DXF, SVG или EPS. Растровые изображения низкого разрешения могут потерять четкость при масштабировании, и код перестанет считываться.

Что делать, если в чертеже не указано место маркировки?

Место нанесения нужно определить до запуска партии. Его выбирают на открытой поверхности, которая не закрывается при сборке, не подвергается сварке и остается доступной для контроля.

Нужен ли пробный образец перед маркировкой всей партии?

Да, пробный образец позволяет проверить расположение, размер, читаемость и соответствие чертежу до обработки всей партии. Это снижает риск массового брака.

Какие параметры уточнить у исполнителя до запуска?

Стоит уточнить: минимальную высоту знаков, подходящий формат файла, влияние покрытия на читаемость, возможность нанесения на криволинейные поверхности, требования к свободной зоне вокруг кодов и порядок согласования образца.
